MRE-S型小电流接地选线装置
本装置采用先进的软硬件设计方法，以暂态过渡过程为分析基础，通过判断小接地电流来实现选线。硬件方面，应用超大规模逻辑电路，实现数据采集完全硬件化；应用同步采样技术，保证了分析数据的精准。算法方面，专门针对难度最大的过补偿高阻接地，开发成功了拥有完全自主知识产权的核心算法。装置还运用其它多种算法同时分析，以动态权值处理多条回路多个算法的判别打分，使选线运算更加可靠、稳定。
产品简介 / Introduction

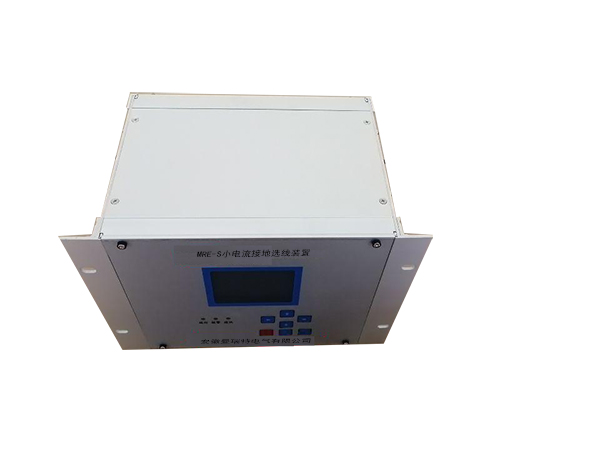

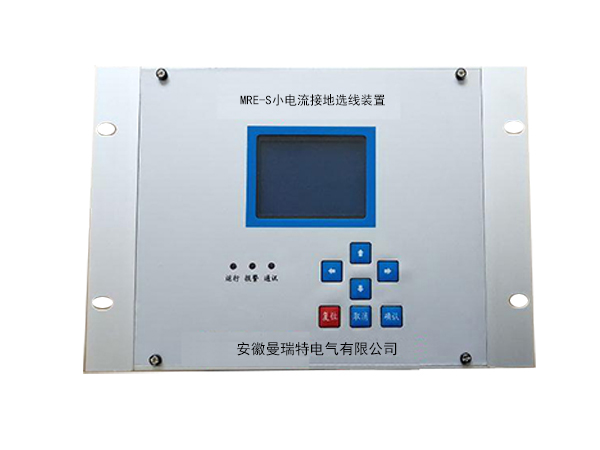

产品展示
技术指标及使用环境
1、使用条件
环境温度：0℃~40℃；
大气压力：80~110Kpa；
空气相对湿度：90%（25℃）、50%（40℃）；
适用范围：3kv-35kv；
使用地点不能有爆炸危险的介质，周围介质中不能含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸汽及含有较严重霉菌存在；
安装地点应具有防御风、雨、沙和防尘设施；
2、输入量定额
零序电压（u0）＜100v，电压测量精度：1%；
零序电流（11-140）＜2A且＞20mA，电流测量精度：0.5%；
电源电压：AC220v+10%，DC220v+10%；
功耗：＜100w；
零序电流回路输入路数：有8路、24路、40路不同规格（三母线段）；
3、输出量额定值
共可输出常开接点数：2对（可选购外置跳闸模块）；
接点容量：AC240v/10A，DC30v/10A；
所有继电器输出接点均可接报警输出；
4、通讯接口
RS485@9600bps
特点
模块化设计，结构紧凑，技术先进，高速32位ARM内核处理器使运算实时性和动作准确性得以保证；
实时监控系统状态，实时运算，根据信号采集、数据处理结果，发出相应的信号；
工业标准的RS-485通讯接口，可以实时向上位机传送系统的运行状态，上位机也可以通过此通讯口对消弧控制器发出指令；
故障追忆功能，大容量Flash存储器保存最近32次历史故障记录；
具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中应用，整机符合IEC61000-4-4标准；
双硬件看门狗电路确保软件运行的可靠性；
中文液晶显示，运行状态清晰，菜单式操作，方便易用；

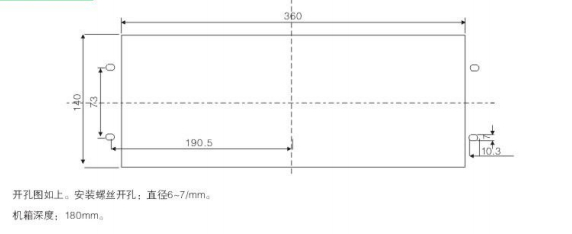

安装尺寸
