MREX/Y消弧消谐及过电压抑制装置
MREX/Y消弧消谐及过电压抑制装置适用于3-35kv电力系统中，用来对电网中出现的各种过电压进行限制，可提高电网运行的安全性和供电的可靠性。该装置可取代电压互感器柜和专用避雷器柜、消弧消谐柜。
产品简介 / Introduction

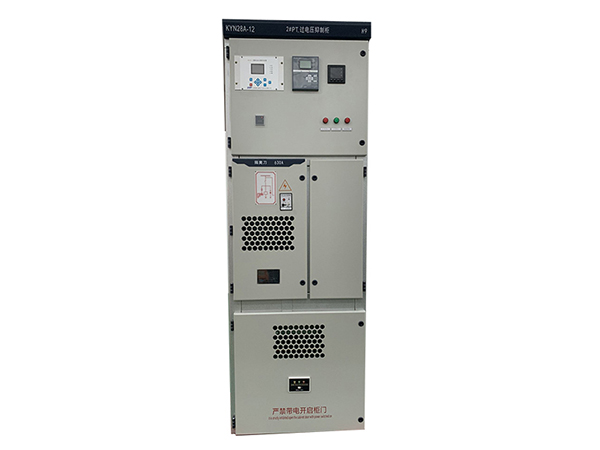

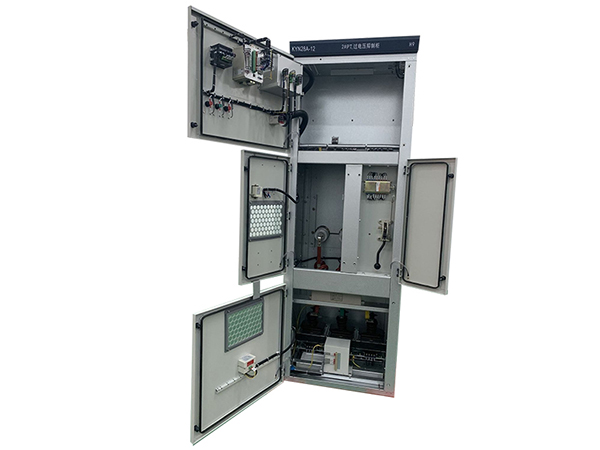

产品展示
型号
使用条件
1、环境温度：-30℃～+60℃;
2、大气压力：800-110kpa;
3、空气相对温度：90％（25℃）、50％（40℃）
4、海拔高度：≤2000m，特殊要求可达4000m；
5、安装地点应具有防御风、雨、沙和防尘设施；
6、使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在。
工作原理
本抑制综合保护装置采用我公司研制的专用元件－大能容综合过电压保护器，能够有效平缓过电压的上升前沿并抑制过滤直至削平电压尖峰，并能够耐受过电压产生的超大能量，该专用元件与本公司生产的过电压保护器的保护特性相匹配，可以全面消除系统过电压的死区。
本抑制综合保护装置正常运行时，装置内的智能微机控制装置实时不间断的检测PT提供的电压信号，一旦系统发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象，智能微机装置利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确的对系统各种状况进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。
当系统出现谐振，本抑制系统智能微机装置根据系统谐振的不同频率实现快速动作，输出相应的开关量接点，用于报警，并快速实现液晶显示。
本装置具有RS485或RS232接口，配有标准的Modbus通讯规约，与用户微机监控系统实现数据远距离通讯和数据传送。
技术参数
额定电压 KV 3 6 10 13.8 20 35
额定平率 HZ 50
2MS方波电流 A 800至30000
智能微机装置参数：
电源电压：AC/DC220V+10%
通讯接口：RS485或RS232
通讯协议：Modbus
特点
1、该抑制综合保护装置是根据不同用户的系统参数进行设计生产；
2、消除系统过电压保护的死区；
3、吸收大能量的系统过电压；
4、取代了PT柜，性价比高；
5、实时监测母线电压，具有带电显示功能；
6、模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；
7、实施监控系统状态，对出现的异常运行状态作出准确判断，并及时输出相应的开关量接点信号，用于报警；
8、工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；
9、故障追忆功能，显示最近20次历史故障技术；
10、具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中运用；
11、双硬件看门狗电路确保软件运行的可靠性；
12、中文液晶显示，运行状态清晰，菜单式操作，方便易用。
适用范围
该抑制装置适用于发电、变电和用电企业的3-35KV电力系统，可替代电压互感器柜、专用避雷器柜、消弧消谐柜等，可完全取代别的公司生产的抑制柜。
1、环境温度：-30℃～+60℃;
2、大气压力：800-110kpa;
3、空气相对温度：90％（25℃）、50％（40℃）
4、海拔高度：≤2000m，特殊要求可达4000m；
5、安装地点应具有防御风、雨、沙和防尘设施；
6、使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在。
工作原理
本抑制综合保护装置采用我公司研制的专用元件－大能容综合过电压保护器，能够有效平缓过电压的上升前沿并抑制过滤直至削平电压尖峰，并能够耐受过电压产生的超大能量，该专用元件与本公司生产的过电压保护器的保护特性相匹配，可以全面消除系统过电压的死区。
本抑制综合保护装置正常运行时，装置内的智能微机控制装置实时不间断的检测PT提供的电压信号，一旦系统发生PT断线、过压、欠压、低电压、谐振、弧光接地等现象，智能微机装置利用DSP高速、重复的数据处理能力实现傅立叶分析，通过对电压互感器PT的二次电压进行采集、判断，及时准确的对系统各种状况进行分析，判断出系统的故障情况，并显示故障类别，输出相应的开关量接点信号，用于报警。同时利用MCU的强大逻辑运算能力快速实现液晶显示，远程通信和数据保护等功能。
当系统出现谐振，本抑制系统智能微机装置根据系统谐振的不同频率实现快速动作，输出相应的开关量接点，用于报警，并快速实现液晶显示。
本装置具有RS485或RS232接口，配有标准的Modbus通讯规约，与用户微机监控系统实现数据远距离通讯和数据传送。
技术参数
额定电压 KV 3 6 10 13.8 20 35
额定平率 HZ 50
2MS方波电流 A 800至30000
智能微机装置参数：
电源电压：AC/DC220V+10%
通讯接口：RS485或RS232
通讯协议：Modbus
特点
1、该抑制综合保护装置是根据不同用户的系统参数进行设计生产；
2、消除系统过电压保护的死区；
3、吸收大能量的系统过电压；
4、取代了PT柜，性价比高；
5、实时监测母线电压，具有带电显示功能；
6、模块化设计，结构紧凑，技术先进，高速DSP核处理器使运算实时性和动作准确性得以保证；
7、实施监控系统状态，对出现的异常运行状态作出准确判断，并及时输出相应的开关量接点信号，用于报警；
8、工业标准的RS485通讯接口，可以向上位机传送系统的运行状态；
9、故障追忆功能，显示最近20次历史故障技术；
10、具有良好的电磁兼容性，适合在强电磁干扰的复杂环境中运用；
11、双硬件看门狗电路确保软件运行的可靠性；
12、中文液晶显示，运行状态清晰，菜单式操作，方便易用。
适用范围
该抑制装置适用于发电、变电和用电企业的3-35KV电力系统，可替代电压互感器柜、专用避雷器柜、消弧消谐柜等，可完全取代别的公司生产的抑制柜。
