MRECKSG系列低压抗谐串联电抗器

电容器在补偿容性无功功率的时候,往往会受到谐波电流,合闸涌流及操作过电压的影响,造成电容器损坏和功率因数降低,为此需要在电容器前端加装串联电抗器,用以抑制和吸收谐波,保护电容器,避免谐波电压电流及冲击电压电流的影响,改善电能质量提高系统功率因数,延长电容器寿命,保证电网安全运行。

产品简介 / Introduction
       结构特点
       1.该电抗器分为三相和单相两种,均为铁心干式;
       2.铁芯采用优质冷轧硅钢片,经高速冲床冲剪,具有毛刺小、规则均匀、叠片整齐优美,确保电抗器运行低温升低噪音的性能;
       3.线圈采用优质绝缘导线,经专用机器绕制,具有平整度好,外型美观的优点;
       4.电抗器在装配过程中,所有夹件经过防腐蚀处理,关键夹件采用无磁材料,并经预烘-真空浸漆-热烘固化这一流程,使电抗器线圈与铁芯牢固成一体,大大减少了运行时温升及噪声,有效提高了电抗器品质因数及减少谐波的效果;
       5.电抗器外形尺寸参考标准柜体尺寸设计,体积小、接线方便,大大节约用户柜体成本投资。
       使用环境条件
       1.海拔高度不超过2000米;
       2.运行环境温度-25℃至+45℃,相对温度不超过90%;
       3.周围无有害气体,无易燃易爆物品;
       4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。
       性能参数
       1.可用于0.4KV、0.45KV、0.48KV、0.525KV、0.66KV、0.69KV场合。
       2.电抗率的种类:1%,4.5%,5.6%,6%,7%,12%,13.8%,14%;
       3.绝缘等级:B级、F级、H级,噪声≤30dB,过载能力≤1.35倍以内连续工作。

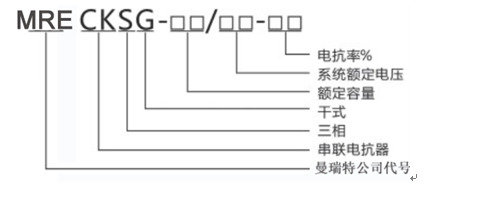

       型号命名

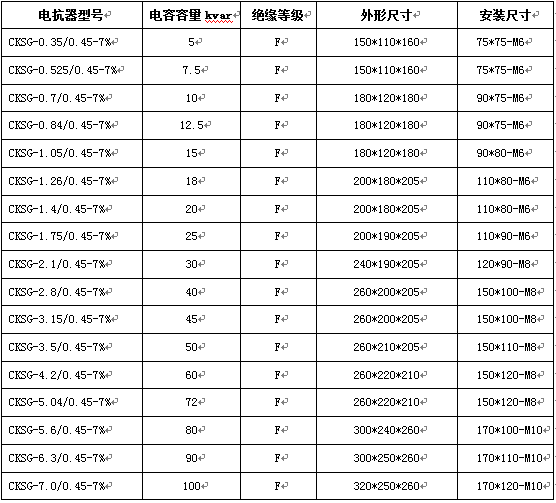

       450V/480V、7%选型对照表(6%电抗率的尺寸相同)
       注:以上为常规产品尺寸参数,仅供参考,非标产品可按客户要求进行订制。
       另:单相分补电抗器的相关技术参数请咨询我公司售后客服人员。
       480V/525V、14%选型对照表(12%/13%电抗率的尺寸相同)
