MRE-ISDP智能高频开关型直流电源屏
产品简介 / Introduction
一、产品概述
智能化微机控制，数字化高频模块，通讯方式功能单元和铅酸免维护蓄电池等新技术在直流电源领域的应用，以及电力系统对标准化、通信化、开放式组态软件和通信功能不断提出更高的要求，最终推出了自动化程度更高、保护配置更合理、全数字智能直流电源屏。
MRE-ISDP智能高频开关型直流电源屏设计参照了电力部《DL/T5044-2004》、 《/5777. 2-2002》与《/5777.3-2002》等相关技术标准制作，能可靠满足输配电系统正常或非正常状态下的直流控制电源和高低压开关分合闸的供电需求。它广泛适用于500KV以下的变配电站和60万KW以下发电厂的直流操作电源需求。所谓直流屏就是通过充电机给蓄电池充电并通过蓄电池储存直流电能(电压值以与蓄电池的数量根据断路器的规格型号而定一般在110伏~220伏相应地需要蓄电池9-18块)在高低压开关柜需要电动合闸或分闸的时候能够对其合闸线圈或分闸线圈给出符合要求的直流电压以实现合闸或分闸，直流屏用在发电供电部门和具有一定规模的企事业单位的供电配电房中。蓄电池组的供电试验: 1.当交流电源失电时，蓄电池组即刻通过硅链不间断向母线供电，当母线电压降低时，系统可通过调压装置自动地对母线电压进行调节，当母线电压恢复正常时，系统将自动关断母线电压调节装置。2.母线电压恢复正常后，整流器能自动地对蓄电池进行充电，以保证蓄电池组容量足够以随时能够向母线再供电,直流屏由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏，预告信号装置等组成。
二、产品应用
MRE-ISDP智能高频开关型直流屏电源适用于变电站、发电厂及工矿企业正常与事故情况下高低压开关分合闸、二次回路的继电保护、应急事故照明、直流电机启动等直流电源的需要，尤其适用于无人值守变电站，是50万伏以下变电站理想的直流供电系统。
三、产品特点
Ø 采用高频开关电源技术、模块化设计、N+ 1热备份。
Ø 电压输入范围宽，电网适应性强。
Ø 充电模块可带电插拔，维护方便快捷。
Ø 有可靠的防雷及电气绝缘防护措施，确保系统和人身安全。
Ø 采用大屏幕触摸屏或液晶屏，点阵液晶显示，CCFL背光， 实现全汉化实时显示及操作。
Ø 可支持双组18/108节电池巡检;实时监测蓄电池端电压、充放电电流，精确控制蓄电池的均充和浮充，具有电池过欠压告警、电池过温告警及过充保护等功能。
Ø 可支持两段母线绝缘支路检测，最多可扩展8个HG- J(240)路。
Ø 可采用套监控系统管理双组蓄电池组、 双组充电装置、母线分段，实现双组电池独立充电管理。
Ø 主监控提供RS232/RS485接口，内置CDT、MODBUS两种通讯协议， 可与电站后台系统连接，实施对电源系统全方位的监测和控制，实现“四遥功能和无人值守。
四、技术参数
交流输入: AC380V+15%， 频率50Hz+10%
输出电压: 80V- 286V任意设定(220V系统)
90V- 143V任意设定(110V系统)
输出电流: 5A-480A(220V系统最大配置24个整流模块)
5A-960A(110V系统最大配置24个整流模块)
电池容量: 7Ah~3000Ah任意容量的直流系统
模块限流: 10%-110% 任意设定
工作效率: >94%
稳压精度: <0.5%
纹波系数: <0.5%
稳流精度: <0.5%
绝缘强度: >10MQ2, 2kVAC- 分钟无闪络、无击穿
电池充电管理:自动
电池温度补偿:用户可设定
柜体尺寸: 800x600x2260或800x600x2360
系统接线方案:所有接线方案

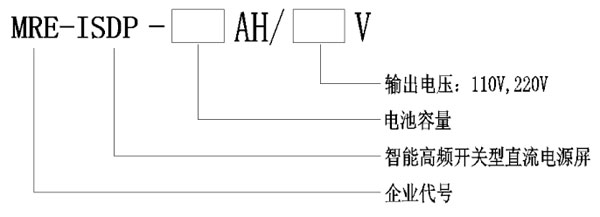

五、装置选型
